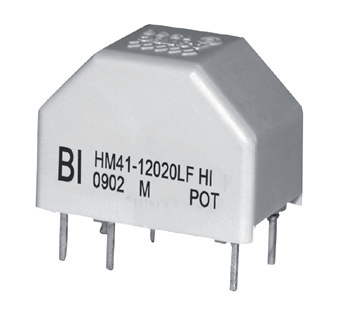

HM41-1XXXXLF
Toroid gate drive transformer
Specifications
Physical Data
Electrical Data
Performance Data
Mounting
TH
Shape
Toroidal
Length
24mm
Width
14mm
Height
20mm
Inductance Type
-
Packaging Options
Bulk
RoHS Compliant
Yes
Inductance Min
140uH
Inductance Max
830uH
Rated Current @ 25°C ambient Min
0.3A
Rated Current @ 25°C ambient Max
0.3A
Saturation Current @ 25°C ambient Min
-
Saturation Current @ 25°C ambient Max
-
DC Resistance Min
60mΩ
DC Resistance Max
156mΩ
Operating Temperature Min
-25°C
Operating Temperature Max
85°C
Application
-
